Panduan Motor AC Exhaust Fan yang Andal: Tipe, Spesifikasi & Pilihan

Jenis Utama Motor AC Exhaust Fan

Saat memilih atau merancang sistem ventilasi, pahami berbagai jenisnya Motor AC Kipas Buang sangat penting. Berdasarkan metode pengasutan dan desain belitannya, motor AC menunjukkan karakteristik efisiensi, torsi, dan biaya yang berbeda secara signifikan.

Berikut ini adalah jenis yang paling umum Motor AC Kipas Buang digunakan dalam ventilasi:

Motor Tiang Berbayang

Ini adalah bentuk struktural paling sederhana dari sebuah Motor AC Kipas Buang . Ini menciptakan medan magnet berputar dengan menempatkan cincin tembaga (shading coil) di sekitar sebagian dari setiap kutub stator.

Fitur: Biaya yang sangat rendah, tidak memerlukan kapasitor atau sakelar sentrifugal, dan konstruksi yang sangat kokoh.

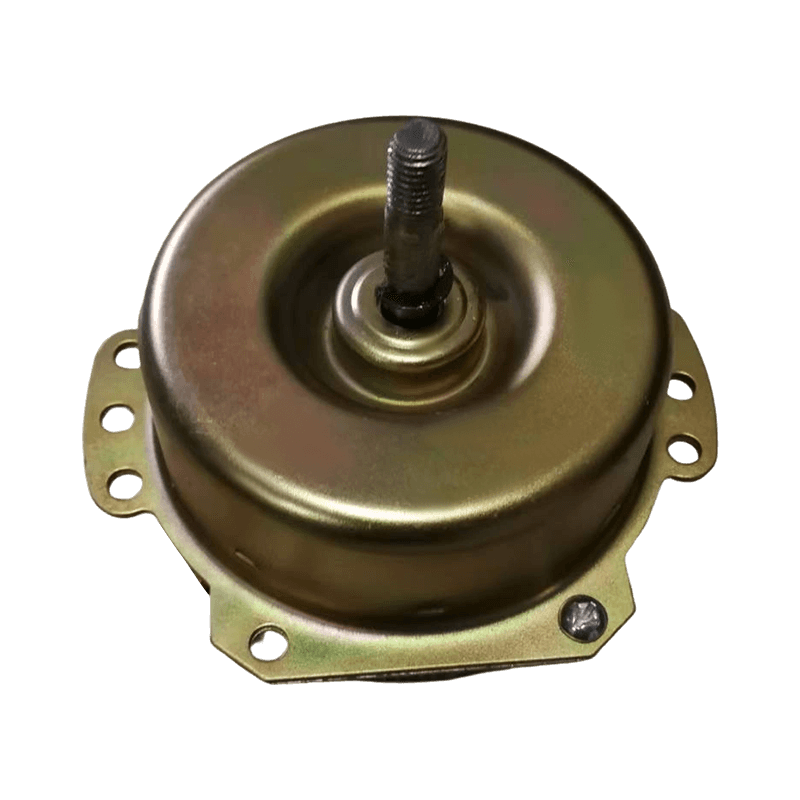

Aplikasi: Biasa ditemukan pada exhaust fan kamar mandi kecil, ventilator rumah tangga, dan kipas pendingin mikro.

Motor PSC (Kapasitor Split Permanen)

Motor PSC adalah standar industri saat ini untuk kelas menengah hingga atas Motor AC Kipas Buang aplikasi. Ia menggunakan kapasitor yang terhubung secara permanen untuk meningkatkan efisiensi dan kelancaran operasional.

Fitur: Efisiensi lebih tinggi dibandingkan motor kutub berbayang, kebisingan operasional lebih rendah, dan mendukung kontrol kecepatan pada tingkat tertentu.
Aplikasi: Banyak digunakan di tudung dapur, ventilasi kantor komersial, dan unit terminal HVAC.

Motor CSIR (Start Kapasitor / Pengoperasian Induksi)

Jenis ini Motor AC Kipas Buang menghubungkan kapasitor berkapasitas tinggi selama penyalaan untuk mencapai torsi awal yang tinggi, kemudian memutus kapasitor melalui sakelar setelah berjalan.

Fitur: Torsi awal yang tinggi, mampu menggerakkan bilah kipas yang berat atau mengatasi hambatan saluran yang tinggi.
Aplikasi: Terutama digunakan pada kipas buang industri bervolume tinggi atau peralatan ventilasi pabrik skala besar.

Perbandingan Parameter Kinerja Berbagai Jenis Motor AC Exhaust Fan

Indikator	Motor Tiang Berbayang	PSC Motor	CSIR Motor
Efisiensi	15% - 30% (Lebih Rendah)	50% - 70% (Sedang-Tinggi)	40% - 60% (Sedang)
Mulai Torsi	Rendah (Cocok untuk beban ringan)	Sedang	Tinggi (Cocok untuk beban berat)
Faktor Daya	Lebih rendah	Mendekati 1,0 (Luar Biasa)	Lebih rendah
Tingkat Kebisingan	Sedang	Sangat Rendah (Rotasi halus)	Sedang (Switching sound)
Kompleksitas Manufaktur	Minimal	Sedang (Requires external capacitor)	Tinggi (Termasuk perangkat awal)
Rentang Daya Umum	1W - 50W	20W - 500W	100W - 1500W
Kemampuan Kontrol Kecepatan	Buruk (Biasanya kecepatan tetap)	Baik (Melalui tegangan/multi-belitan)	Buruk

Rekomendasi Seleksi

Jika proyek Anda diprioritaskan efektivitas biaya yang ekstrim dan memiliki kebutuhan aliran udara yang rendah, sebuah Motor AC Exhaust Fan Tiang Berbayang adalah pilihan yang lebih disukai.
Jika Anda fokus pada biaya listrik jangka panjang dan kinerja senyap , itu Motor AC Kipas Buang PSC adalah solusi berkinerja tinggi yang disukai oleh produsen global.
Untuk sistem pembuangan industri besar yang memerlukannya mengatasi tekanan saluran jarak jauh , a Motor AC Kipas Buang CSIR dengan torsi awal yang tinggi direkomendasikan.

Struktur Internal dan Prinsip Kerja Motor AC Exhaust Fan

Memahami konstruksi internal suatu Motor AC Kipas Buang membantu dalam memahami bagaimana mempertahankan efisiensi tinggi dalam kondisi kerja yang intens. Motor AC bekerja terutama berdasarkan Hukum Induksi Elektromagnetik Faraday.

Analisis Komponen Inti

stator: Bagian stasioner motor, terdiri dari lembaran baja silikon berlapis dan gulungan kawat tembaga berinsulasi. Ini menghasilkan medan magnet berputar ketika daya AC diterapkan.
Rotor: Bagian yang berputar. Untuk sebuah Motor AC Kipas Buang , rotor "sangkar tupai" biasanya digunakan. Ini menghasilkan arus induksi untuk menciptakan torsi rotasi.
Bantalan: Komponen utama pendukung rotor. Kualitasnya berdampak langsung pada hilangnya gesekan dan masa pakai Motor AC Kipas Buang .
Pelindung Akhir & Perumahan: Digunakan untuk mengamankan komponen internal dan membantu pembuangan panas.

Ringkasan Prinsip Kerja

Ketika daya AC memasuki belitan stator Motor AC Kipas Buang , medan magnet berputar terbentuk. Menurut induksi elektromagnetik, medan ini menginduksi arus pada batang rotor. Arus rotor berinteraksi dengan medan magnet sehingga menghasilkan gaya elektromagnetik (gaya Lorentz), mendorong rotor mengikuti putaran medan stator sehingga menggerakkan bilah kipas.

Komponen Utama: Perbandingan Bantalan Selongsong vs. Bantalan Bola

Spesifikasi Teknis	Bantalan Lengan	Bantalan Bola
Prinsip Kerja	Poros meluncur di dalam selongsong yang dilumasi	Poros ditopang oleh bola baja yang menggelinding
Desain Kehidupan	Kira-kira. 20.000 - 30.000 jam	Kira-kira. 50.000 - 80.000 jam
Koefisien Gesekan	Lebih tinggi (Meningkat saat minyak mengering)	Sangat rendah dan stabil
Batas Orientasi	Biasanya terbatas pada horizontal	Mendukung horizontal, vertikal, atau sudut apa pun
Kebisingan Operasional	Awalnya sangat sepi, kemudian meningkat	Kebisingan rendah secara konsisten
Tahan Suhu	Sedang; oil fails at high temps	Luar biasa; cocok untuk pembuangan panas
Efektivitas Biaya	Biaya rendah; cocok untuk barang konsumsi	Biaya lebih tinggi; cocok untuk keperluan industri 24/7

Dampak Material Berliku terhadap Kinerja

Properti Material	Gulungan Tembaga Murni	Gulungan Aluminium/CCA
Konduktivitas	100% (Standar)	Kira-kira. 60% - 70%
Tahan Panas	Sangat tinggi; menolak kelelahan	Lebih rendah; resistance increases rapidly with heat
Efisiensi	Kerugian rendah; efisiensi energi yang tinggi	Kerugian tinggi; motor mudah panas
Kekuatan Mekanik	Ketangguhan yang baik; tahan getaran	Rapuh; rentan terhadap kegagalan sirkuit terbuka
Volume Motorik	Volume lebih kecil untuk kekuatan yang sama	Membutuhkan volume yang lebih besar untuk pembuangan panas

Cara Memilih Motor AC Exhaust Fan yang Tepat untuk Sistem Anda

Memilih yang benar Motor AC Kipas Buang melibatkan lebih dari sekedar kekuatan yang serasi; hal ini memerlukan perbandingan ilmiah berdasarkan kebutuhan ventilasi, lingkungan instalasi, dan siklus kerja yang diharapkan.

Parameter Inti: Daya dan CFM

Kekuatan sebuah Motor AC Kipas Buang biasanya dinyatakan dalam Watt (W) atau Horsepower (HP), dan harus mengatasi hambatan udara pada bilah kipas.

CFM (Kaki Kubik per Menit): Mengukur volume udara yang dikeluarkan per menit.
Tekanan Statis: Hambatan yang harus diatasi motor ketika mendorong udara melalui saluran atau filter.

Aplikasi	Rentang Daya yang Direkomendasikan	RPM yang khas	Jenis Bantalan yang Disarankan
Kamar Mandi Domestik Kecil	15W - 35W	1000 - 1500	Bantalan Lengan (Ekonomis)
Kap Dapur Komersial	150W - 400W	1500 - 2800	Bantalan Bola Ganda (Tahan Lama)
Knalpot Pabrik/Gudang	0,5HP - 2HP	800 - 1700	Bantalan Bola Tugas Berat (Industri)
Pendinginan Elektronik	5W - 20W	2500 - 3500	Selongsong atau Bantalan Hidraulik

Pencocokan Spesifikasi Listrik

Parameter	Deskripsi dan Dampak
Nilai Tegangan	Harus cocok (misalnya, AC 110V atau 220V). Gulungan luka bakar tegangan tinggi; tegangan rendah gagal untuk memulai.
Frekuensi	50Hz atau 60Hz. Frekuensi yang tidak sesuai menyebabkan penyimpangan kecepatan (kira-kira 20%) dan panas berlebih.
Kelas Isolasi	Kelas B (130°C) adalah standar; Kelas F (155°C) adalah untuk keperluan industri suhu tinggi.
Peringkat IP	IP44 untuk ketahanan terhadap percikan; IP55/IP66 untuk ketahanan terhadap debu dan air di lokasi industri.

Faktor Lingkungan pada Motor AC Exhaust Fan

Suhu Sekitar: Motor standar bekerja antara -20°C dan 40°C. Knalpot bersuhu tinggi membutuhkan motor dengan rating lebih tinggi.
Kelembaban & Korosi: Di pabrik kimia atau daerah pesisir, pilihlah motor dengan lapisan anti korosi atau rumah aluminium.
Siklus Tugas:
- S1 (Berkelanjutan): Cocok untuk ventilasi industri (operasi 24 jam).
- S2 (Waktu singkat): Cocok untuk kamar mandi domestik atau penggunaan sesekali.

5. Panduan Pemasangan dan Pengkabelan Motor AC Exhaust Fan

Pemasangan yang tepat menjamin keamanan dan efisiensi. Selalu pastikan daya telah benar-benar terputus sebelum menangani Motor AC Kipas Buang .

Komponen Pengkabelan Inti

Jalankan Kapasitor: Pada motor PSC, ini menciptakan pergeseran fasa untuk memulai dan mempertahankan putaran.
Pelindung Kelebihan Beban Termal: Sakelar termal terintegrasi secara otomatis memutus daya jika motor melebihi batas suhu.
Terminal Darat: Motor bertempat logam harus diarde dengan baik untuk mencegah kebocoran listrik.

Perbandingan Pengkabelan: Kecepatan Tunggal vs. Multi Kecepatan

Jenis Kabel	Jumlah Kabel	Fitur	Aplikasi
Kecepatan Tunggal	3 Kabel (L, N, G)	paling sederhana; berlari dengan kecepatan penuh.	Kipas industri atau kamar mandi dasar.
Multi-Kecepatan	4 Kabel	Mengubah kecepatan melalui keran berliku.	Tudung jangkauan; ventilasi kantor.
Reversibel	4-5 Kabel	Mengubah arah melalui pertukaran fase.	Kipas jendela dengan mode masuk/buang.

Tindakan Pencegahan Instalasi dan Parameter Fisik

Fokus Instalasi	Persyaratan Teknis	Konsekuensi Potensial
Penyelarasan	Deviasi <0,05mm	Getaran, kegagalan bantalan, kebisingan tinggi.
Sudut	Vertikal atau Horizontal (Bantalan korek api)	Bantalan selongsong cepat rusak jika dipasang secara vertikal.
Mengencangkan Torsi	Gunakan kunci torsi per spesifikasi baut	Bagian yang longgar menyebabkan perpindahan; pelindung ujung retakan yang terlalu kencang.
Ruang Pendinginan	Bersihkan asupan udara di bagian belakang motor	Buruk ventilation leads to rapid temperature rise.

Definisi Warna Kawat Umum (Referensi Internasional)

Hitam: Panas/Langsung
Putih: Netral
Hijau/Kuning-Hijau: Tanah
Coklat/Ungu: Biasanya untuk sambungan kapasitor

Tips Perawatan untuk Memperpanjang Umur Motor AC Exhaust Fan

Perawatan rutin secara signifikan mengurangi tingkat kegagalan suatu Motor AC Kipas Buang .

Daftar Periksa Pemeliharaan

Pembersihan Debu: Debu adalah pembunuh utama sebuah Motor AC Kipas Buang . Ini menghalangi pertukaran panas dan merusak keseimbangan rotor.
Pelumasan Bantalan: Untuk motor yang tidak bersegel, gunakan 1-2 tetes oli ringan setiap 6-12 bulan.
Pengujian Kapasitor: Kapasitor sering rusak sebelum motor. Jika motor berdengung tetapi tidak mau hidup, periksa kapasitor.

Tabel Pemecahan Masalah

Masalah	Kemungkinan Penyebabnya	Solusi
Motor tidak mau hidup, tidak ada suara	Tidak ada daya atau sekering termal internal putus	Periksa sirkuit; ganti motor jika sekring tidak dapat disetel ulang.
Motor berdengung tapi tidak mau berputar	Kapasitor rusak atau bilah macet	Ganti kapasitor; hambatan yang jelas.
Kebisingan yang berlebihan	Bantalan aus atau bilah tidak seimbang	Ganti bantalan; mengencangkan atau mengganti bilah.
Motor lambat dan terlalu panas	Gulungan korsleting atau tegangan rendah	Ukur tegangan; ganti motor jika tegangannya normal.

Pertanyaan Umum

Q: Bisakah Motor AC Exhaust Fan saya bekerja 24/7?
J: Itu tergantung pada siklus kerjanya. Peringkat motor S1 dirancang untuk penggunaan terus menerus, sedangkan motor domestik harus digunakan sesekali untuk menghindari penumpukan panas.
T: Mengapa aliran udara berkurang setelah mengganti motor?
A: Periksa apakah motornya membalikkan . Arah motor AC tergantung pada fase belitan awal; pengkabelan yang salah dapat menyebabkan kipas mengeluarkan udara ke belakang.
Q: Berapa kenaikan suhu normal pada Motor AC Exhaust Fan?
J: Kebanyakan motor beroperasi pada suhu 50°C - 70°C. Selama tidak melebihi kelas isolasi (misalnya 130°C untuk Kelas B), biasanya normal.
T: Dapatkah saya menggunakan saklar inverter DC untuk mengontrol motor AC saya?
A: Tidak. Standar Motor AC Kipas Buang unit memerlukan pengontrol kecepatan AC khusus. Menggunakan pengontrol yang salah dapat menyebabkan belitan menjerit dan cepat terbakar.
